Системы холодоснабжения в Королеве

Как правило, здание имеет Северный и Южный фасады при этом добиться микроклимата во всех помещениях только центральным кондиционированием практически невозможно Одной из основных схем, применяемых при решении проблемы центрального кондиционирования, является система дополненная местными доводчиками (фанкойлами) охладителями. Она подразумевает установку холодильной машины (чиллер). Данная машина обслуживает два независимых контура холодоснабжения. Один контур предназначен для центрального кондиционера, другой — для местных доводчиков (фанкойлов). Смешанная схема является наиболее распространенной. Она универсальна для всех типов зданий и удовлетворяет интересы потребителей.

Данное управление предусматривает общее регулирование температуры приточного воздуха от центрального кондиционера и дополнительно индивидуально в каждом помещении доводчиками (фанкойлами). При определенных условиях возможно сведение в компьютерную схему управления всех инженерных систем 1. Центральный кондиционер обеспечивает подачу в помещения наружного воздуха, поддерживает влажность (если это требуется), очищает от пыли и снимает тепло, вносимое в здание теплым воздухом (частично подавляет теплопоступления в помещения). Такие кондиционеры, как правило, применяют в комплексе с энергосберегающими компонентами, такими как регенератор или рекуператор "воздух-воздух", "воздух-гликоль", "вода-гликоль", камера смешения. 2. Доводчики располагаются в помещениях и в их задачу входит поддержание заданной температуры в помещении. Для этого применяются напольные (или другого типа) доводчики. Если холодильная машина выбрана с опцией "тепловой насос", то в переходный период появляется возможность обогревать эту же площадь, не используя  тепла из системы теплоснабжения.

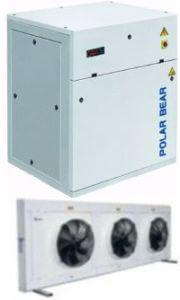

Чиллер - холодильная машина для охлаждения жидкого теплоносителя.  Чиллеры различаются по:

• типу охлаждения конденсатора (воздушное или водяное);
• типу компрессора (ротационный, спиральный, винтовой);
• наличию теплового насоса;

 Чиллеры с воздушным охлаждением конденсатора осевыми вентиляторами

Предназначены для установки вне помещений, на открытом воздухе. Охлаждение конденсатора осуществляется с помощью осевых вентиляторов. Возможно низкошумное исполнение - т.е. за счет применения шумоизоляции компрессора, снижения скорости вращения крыльчатки вентиляторов и изменения конфигурации лопастей. Преимущества машин рассматриваемого конструктивного исполнения - возможность использования неэксплуатируемых площадей (кровля, свободные открытые площадки), относительно низкая стоимость. Недостатки: из агрегатов наружной установки требуется сезонный слив воды из испарителя или применение двухконтурных схем холодоснабжения с использованием незамерзающих растворов (этиленгликоля, пропиленгликоля) в качестве промежуточного теплоносителя.

Чиллеры с воздушным охлаждением конденсатора центробежными вентиляторами

Предназначены для установки внутри помещений. Забор воздуха для охлаждения конденсатора и выброс осуществляется по воздуховодам. Для перемещения воздуха применяются центробежные вентиляторы с высоким статическим напором для преодоления сопротивления сети воздуховодов. Основные преимущества - "скрытая" установка (отсутствие наружных блоков, градирен, конденсаторов), возможность организации круглогодичной эксплуатации в режиме охлаждения при любых температурах наружного воздуха. Недостатки - необходимо наличие значительных площадей под размещение агрегата, дополнительные капитальные затраты на вентиляционную сеть для охлаждения конденсатора.

Чиллеры с водяным охлаждением конденсатора

Предназначены для установки внутри помещения. Для охлаждения конденсатора холодильной машины используется промежуточный теплоноситель, который в свою очередь охлаждается в градирнях и драйкулерах (оборотная система охлаждения). Возможно также охлаждение конденсаторов проточным теплоносителем из естественных водоемов. Преимущества - возможность организовать круглогодичное получение холода с использованием "свободного охлаждения" (freecooling) - охлаждения теплоносителя без использования холодильного цикла, за счет передачи тепла к наружному воздуху без использования дополнительного оборудования. Возможность рекуперации тепла конденсации. Недостатки - высокая стоимость, энергоемкость, сложность эксплуатации системы.

Чиллеры с выносным конденсатором

Это модели исполнены, как правило на базе холодильных машин с водяным конденсатором. Размещаются внутри помещения, соединяются с конденсатором наружной установки системой фреонопроводов. Преимущества - в отличие от холодильных машин с водяным конденсатором не требуется применение промежуточного теплоносителя в контуре конденсатора и как следствие нет необходимости в применении циркуляционных насосов большой мощности, также сведен к минимуму риск замерзания теплоносителя вследствие чего не требуется применения двухконтурной схемы системы холодоснабжения. К недостаткам следует отнести ограниченное расстояние между компрессорно-испарительным агрегатом и конденсаторным блоком.

Реверсивные чиллеры (охладитель/тепловой насос)

Некоторые модели чиллеров с воздушным охлаждением могут быть поставлены заводом- изготовителем с возможностью работы, как в режиме охлаждения, так и в режиме теплового насоса, что дает возможность использования системы, построенной на базе подобного агрегата, не только для охлаждения воздуха в помещениях летом, но и подогрева воздуха в переходный период. Возможен вариант холодильной машины с утилизацией тепла конденсатора для нужд горячего водоснабжения.

Фанкойлы

Фанкойл — агрегат, включающий: вентилятор, теплообменник, фильтр для очистки воздуха и пульт управления. Фанкойлы устанавливаются в помещении под окном, на стене, под потолком, за фальшпотолком в зависимости от модификации и типа. Фанкойлы могут использоваться и как отопительные приборы, если по системе трубопроводов подводится горячая вода. Для очень требовательных объектов возможен вариант использования фанкойлов с двумя теплообменниками и четырехтрубного контура. В этом случае две трубы (подающая и обратная) питают фанкойл холодом, а две другие — теплом из системы отопления, совмещаются системы кондиционирования и системы отопления здания.

Гидромодуль

Гидромодуль (холодильная станция) предназначена для обеспечения циркуляции воды в контуре (циркуляционным насосом), компенсацией температурного расширения воды находящейся в системе (расширительным баком), бесперебойное обеспечение охлажденной водой на периоды предусмотренной остановки чиллера (бак аккумулятор), реле протока обеспечивающего минимальный расход воды через чиллер.
